Machine d'essai de traction électronique entièrement automatique (plaque d'épaisseur moyenne - barres d'armature)

Machine d'essai de traction électronique entièrement automatique (plaque d'épaisseur moyenne - barres d'armature) - Série HLE-G
Spécifications: HLE-600G/1000G/1200G/2000G

Caractéristiques du produit :

La machine d'essai de traction électronique entièrement automatique hualong utilise un hôte de chargement servo électronique, un robot articulé ABB pour le chargement et le déchargement automatiques des échantillons, un système de serrage à poussée plate, un système de mesure de section transversale et un système de centrage automatique. L'équipement offre une précision et une fiabilité élevées, permettant des tests sans surveillance 24 heures sur 24.

I. Aperçu de l'équipement: La machine d'essai de traction électronique entièrement automatique Hualong peut effectuer des tests de performance en traction sur des barres et des plaques sans intervention humaine. Il comprend le chargement et le déchargement automatiques des échantillons, le centrage automatique des échantillons, la mesure automatique de la taille de l'échantillon, le pesage automatique, le serrage automatique de l'extensomètre, le serrage synchrone par le système de serrage à poussée plate et le tri automatique des échantillons qualifiés et non qualifiés.

L'unité principale utilise un cadre de chargement de guidage à quatre colonnes à haute rigidité. L'unité principale présente une grande rigidité et une excellente linéarité dans le mouvement de chargement. Différentes exigences de test de valeur de force peuvent être satisfaites en sélectionnant des capteurs avec différentes spécifications et plages.

L'équipement est équipé d'un progiciel de test développé indépendamment par Hualong, qui peut facilement effectuer des tests sur différents types de matériaux et de normes.

II.Normes applicables :

Machine d'essai universelle électronique GB/T 16491
Exigences techniques générales GB/T 2611 pour les machines d'essai
JJG 139 Machines d'essais de traction, de compression et universelles
Procédure de vérification JJG 475 pour les machines d'essai universelles électroniques

III.Unité principale
Force d'essai maximale : 1 000 kN
Protection contre les surcharges : 150 % de la force d'essai maximale
Classe de précision : 0,5
Erreur d'indication de la force de test : à ± 0,5 %
Résolution de la force d'essai : 1/± 500 000 FS/1/± 1000 000 FS
Plage de réglage de la vitesse de la traverse : 0,005-200 mm/min
Course de la traverse (avec pince à poussée plate) : 1 000 mm
Plage de diamètres de serrage de l'échantillon circulaire : Φ12-Φ40
Longueur du spécimen : 500-700 mm
Alimentation : CA 380 V ± 10 %, 50 Hz, 12 kW
Poids : 8000kg

Robots ABB
Charge : 60kg
Portée de travail : 2,05 m
Répétabilité : 0,06 mm

Extensomètre entièrement automatique :
Mode de fonctionnement : Type de contact
Portée des gazettes : 15-205 mm
Résolution : 0,2 μm
Erreur d'indication : ≤0,0015 mm pour une déformation de 0 à 0,3 mm, ≤0,5 % pour une déformation de 0,3 à 100 mm.
Plage de diamètres de serrage : barres Φ2-Φ40 mm
Précision de mesure de déformation : grade 0,5

Pince hydraulique :
Méthode de serrage : action latérale hydraulique
Force de serrage maximale : 1 200 kN
Largeur d'ouverture : 80 mm
Plage de diamètres de serrage des échantillons ronds : Φ12-Φ40mm

Porte-échantillon
Longueur du spécimen : 500-700 mm

Appareil de pesée et de mesure de longueur
Plage de pesée : 0,1 kg-50 kg
Erreur relative d'indication : à ±0,5 % de la valeur indiquée
Précision de mesure de longueur : ±0,5 mm
Zone de métrage : environ 4 000 × 5 500 mm
Protection de sécurité : protection d'arrêt d'urgence, protection contre les surcharges

Précédent:Machine d'essai de compression à colonne longue servo électro-hydraulique (quatre colonnes) - Série POURQUOI

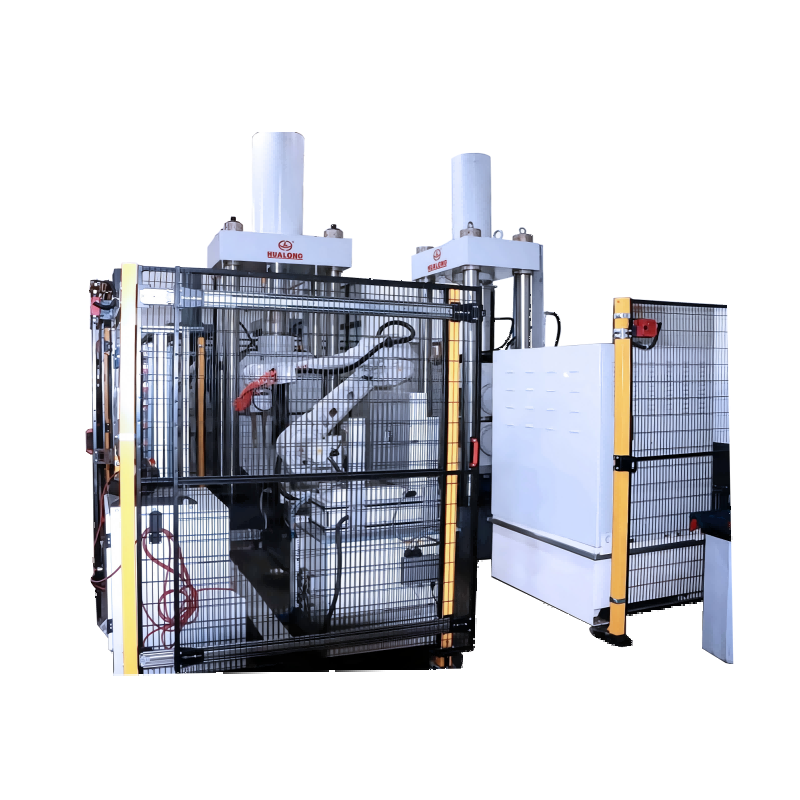

Suivant:Machine d'essai de traction hydraulique entièrement automatique (plaque d'épaisseur moyenne - barres d'armature - un à deux) - Série LZW
